Walksnail Avatar VRX：HDMI 数字 FPV 接收器

VRX 代表视频接收器或视频接收器模块。在 FPV（第一人称视角）系统中，VRX 是一种通过 VTX（视频发射器）接收 FPV 摄像机发送的视频信号并将其显示在 FPV 护目镜或显示器上的设备。

外部 VRX 模块通常配备一个或多个天线来捕获发射信号，以及一个接收器模块来处理和解调信号。然后它输出视频信号，可连接到 FPV 监视器或护目镜进行实时观看。除了传统的 5.8 GHz 模拟系统外，目前还有三种数字 FPV 系统：DJI HD Digital、Walksnail Avatar 和 HDzero。

Avatar VRX 专为那些愿意以最低成本进入 Walksnail 的人而设计。无论您来自 5.8G 模拟世界还是 DJI HD 数字生态系统，使用带有 HDMI 输入的现有 FPV 护目镜，您都可以驾驶配备任何 Walksnail AVATAR HD VTX 系统的 FPV 无人机。Caddx 明白，并不是每个人都愿意花 600 美元购买第二副 FPV 护目镜来测试他们的技术。对于那些喜欢使用大显示器而不是 FPV 耳机飞行的人来说，Walksnail VRX 模块也是一个绝佳的选择。

Walksnail Avatar HD VRX 评测

披露：我收到这款 Avatar VRX 是与以下公司合作进行的产品评测的一部分： Caddx FPV 。技术规格和质量可能因制造商的可靠性而异，因此我无法保证您会获得与我的文章中所示的相同的产品。

上个月，为了能够测试和审查 阿凡达 HD 专业版 套件，Caddx 还给我寄了这个 VRX 单元。在 Walksnail vRX 模块旁边的盒子里有一个 Y 型电源分配器 (DC5521)、HDMI 电缆以及安装配件和工具。

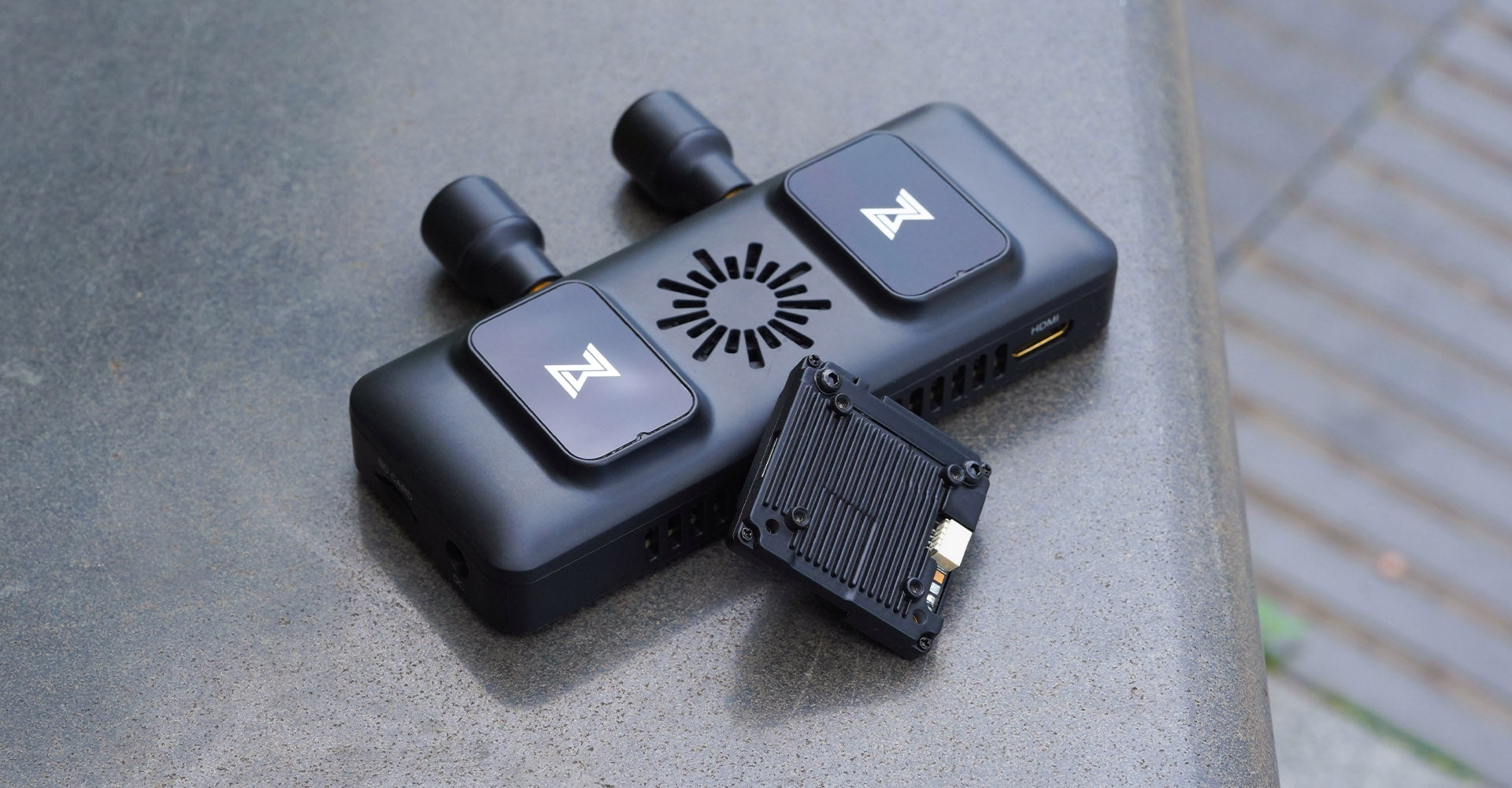

该模块尺寸为 114*55*22 毫米，重约 80 克。它有两个内置天线（7.6dBi）和两个外置天线（1.9dBi）。可以使用集成的 3 毫米 GoPro 安装支架或附带的双面胶带将其连接到 FPV 显示器或 FPV 护目镜上。右侧是标准的 5.1 毫米电源连接器和微型 SD 插槽。顶部靠近微型操纵杆的是绑定（配对）按钮。HDMI 输出端口位于设备底部。

具有广泛的输入电压，您可以为其供电 7 至 25.2 伏（2S-6S）。使用 CNHL 4s 3200 锂离子 电池组为我提供了几乎无限的操作时间。VRX 可以智能识别 2、3、4 和 6s LiPo 电池的电压。当电池电压低于 3.5 伏时，将触发低电量警报。

Walksnail VRX：控制

VRX 模块只有两个按钮和一个小型操纵杆，便于操作和在各个菜单之间导航。“播放”按钮允许您开始/停止视频录制，“返回”按钮可返回上一个菜单或退出当前模式。长按（5 秒）返回键可激活 720p@60fps 模式。

OSD和主界面

Avatar VRX 具有详细的 OSD，包括 VTX 和 RVX 电池电压、传输视频比特率、延迟、频道，甚至估计的飞行距离。录制状态和剩余存储空间（vTX 和 vRX）显示在右上角。

主界面有四个选项卡：

• 渠道 – 您可以手动设置所需的传输频道或激活“自动”开关。每个频道的信号强度都会显示出来。FCC 模式有 8 个频道，而 CE/SRRC 模式只有 4 个频道。
• 分享 – 此部分正在开发中
• 设置
  • 发射功率 – 默认发射功率可在 25mW、200mW、500mW 和 700mW 之间切换。在 FCC 模式下，可设置为 1200mW。
  • 分辨率 – 可选择720P、1080P，选择1080P时，无法选择高帧率模式。
  • 相机 – 您可以调整 EV 值、饱和度、清晰度、白平衡、旋转和比例设置。
  • 显示 - 您可以自定义缩放效果、亮度、对焦模式、自定义OSD、OSD位置、字体升级、自定义字体、取景器和取景器编辑设置。
  • 记录 - VTX 记录分辨率、REC 设备、起飞 REC、REC 循环、SD 卡和 VTX。
  • 设备——蜂鸣器音量、测距模式、弱信号、全部重置、设备信息和说明。
• 播放 – 允许您查看您的视频。

价格、供货情况和选项

Avatar VRX 可以从 Caddx 订购，起价为 209 美元。除了基本套件外，还有七种组合套件，提供各种 VTX 选项。Walksnail VRX 和 Avatar HD Pro 套装售价为 309 美元。仅限本月，您可以使用此优惠券代码“ VRXCOUPON ”享受 50 美元折扣！

技术参数

我可以将它与 DJI FPV Goggles V2、Goggles 或 Integra 一起使用吗？

由于没有一款 DJI FPV 护目镜，包括 Goggles V2具有 HDMI 输入，但不能直接与 Walksnail VRX 模块一起使用。您可以使用外部 HDMI 转 AV 转换器，这会大大降低视频质量并增加显著的延迟。

Walksnail AVATAR VRX FPV 耳机兼容性列表：

• HDZero 护目镜
• Headplay HD（1280×800）和SE（1024×600）
• Fat Shark HDO2、Attitude V6 和 Recon HD Box
• SKYZONE SKY02O、Cobra、Sky04X 和 Sky 04L v2
• Orqa FPV.ONE 飞行员

如果还有其他我没有提到的 FPV 护目镜，请在下面评论让我知道。

如何将 Walksnail VRX 与您的无人机配对？

Walksnail VRX 与所有 AVATAR VTX 兼容，可按照以下步骤配对：

• 打开无人机和 VRX 的电源。
• 按下无人机VTX和RVX模块的链接（绑定）按钮。指示灯变红，VRX端为DI…Dl…DI…
• 对频成功后，图传指示灯亮绿灯，
  VRX 上的哔哔声停止，并显示屏幕。

Avatar HD VRX：固件升级程序

最新的 Walksnail VRX 固件可从以下网址下载 这里。该 zip 文件包含所有 AVATAR 硬件的文件 - 对于 VRX 模块使用“AvatarSE_Gnd_X.XXimg”。

1. 将升级文件复制到SD卡根目录，接上电源，等待设备初始化（如有旧固件文件请先删除）。
2. 长按 VRX 上的链接按钮 8 秒，眼镜自动重启并发出“嘟…嘟…嘟”的声音。（升级过程中请勿关机，眼镜上的升级时间约为 6 分钟）。
3. 升级成功后，VRX 发出“嘀”声5秒后，嘀声停止。
